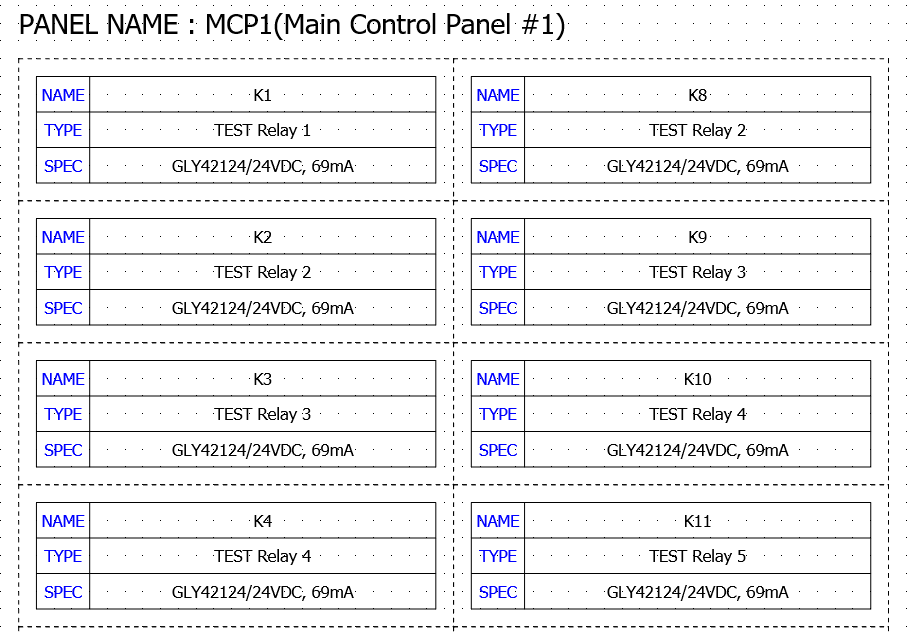

장치 태그 목록(F03)덕트 부착용 라벨 정보 출력

판넬 덕트에 장치명과 사양정보를 인쇄하여 부착할 수 있도록 정보를 출력하는 보고서입니다.

인쇄하려는 라벨지 종류에 따라 사이즈 변경이 필요합니다. 본 양식은 전체 인쇄 후 컷팅해서 사용하는 것을 기본으로 합니다.

1. 유형 : 장치 태그 목록 – 동적 양식

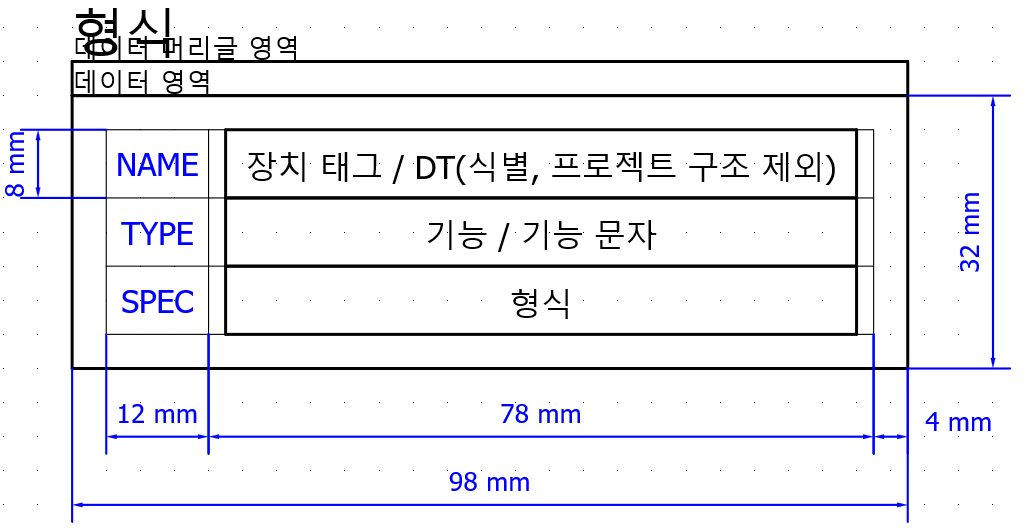

2. 특징 : 4열, 7행으로 한 페이지에 최대 28개의 라벨정보를 표시할 수 있습니다.

보고서 상단에 부착영역(판넬명) 이름과 설명이 자동으로 표시됩니다.

NAME : 심볼의 장치명 표시

TYPE : 심볼에 입력한 기능문자 정보가 표시

SPEC : 유형번호(제품번호)와 지정2에 정보가 조합되어 표시, 중간에 / 기호로 구분 (ex. R4T-16P-E1/1a * 4, 5A 250VAC / 30VDC)
